SQUID

Bezpečněji na letištní ploše

Nejrozšířenější soběstačný ADS-B vysílač, který zvyšuje bezpečnost provozu na letišti díky vysílání GPS/GNSS pozice pozemních vozidel, na nichž je umístěn.

Jednotlivá zařízení SQUID doplňují a podporují systém NEO tím, že na základě jejich vysílání lze identifikovat a sledovat cíle, které nejsou vybaveny palubními odpovídači, tedy letištní vozidla.

Zařízení je navrženo tak, aby bylo využitelné s jakýmkoliv multilateračním systémem nebo ADS-B systémem založeným na příjmu Mode S Extended Squitteru.

Hlavní výhody

Plně využitelný v rámci všech Systémů automatizovaného řízení letového provozu na letištní ploše (A-SMGCS)
Zvýšení bezpečnosti provozu za všech povětrnostních podmínek
Zlepšení přehledové informace o provozu na letištní ploše
Zmenšené riziko střetu
Hladká integrace se všemi multilateračními a ADS-B systémy

Základní vlastnosti

1090 MHz

Formát výstupního vzkazu

Mode S reply DF18

Provozní teplota

od -40°C do +70°C

Relativní vlhkost

do 100 %

Stáhněte si materiál o SQUID (PDF)

Řešení

MLAT
(Letištní systém)

Letištní multilaterace (MLAT) založená na systému NEO provádí sledování pohybů letadel na zemi v areálu letiště a ve vzduchu v jeho bezprostřední blízkosti.

VTS – SQUID
Systém pro určení polohy a identifikace vozidel (Vehicle Tracking System)

Kombinace systémů NEO a SQUID poskytuje řešení pro určení polohy a identifikace vozidel, což zvyšuje bezpečnost a efektivitu řízení letového provozu a operací na letištích.

SQUID architektura

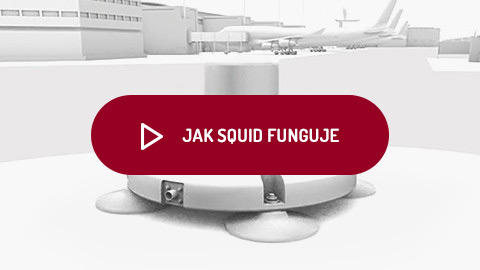

SQUID jednotka

SQUID je malý, lehký a lehce připevnitelný na jakékoliv vozidlo. Jednotka sestává z elektroniky a antény ve společném obalu.

Zanedbatelné elektromagnetické znečištění
Malé rozměry i hmotnost
Nízká spotřeba energie
Plně automatická funkčnost nevyžaduje pozornost

Součásti SQUIDu

SQUID může být upraven v souladu se specifickými požadavky zakáznika buď jako odnímatelný s magnetickými držáky, nebo se šrouby pro trvalou instalaci.

Kabel i programovací konektor jsou uzavřené a odolné proti povětrnostním vlivům
SQUID využívá elektrickou energii z automobilu, na němž je připevněn
Naprosto jednoduchá instalace - přichycen trvale šrouby nebo magnety (pro snadnou snímatelnost) na střechu vozu

SQUID - ovladatelnost (nastavení zapnutí či vypnutí) podle letištních zón

SQUID vyhovuje konceptu správy každé jednotlivé zóny zvlášť. Systém umožňuje operátorům vymezit hranice oblastí, za nimiž majáček přestane vysílat polohu.

HMI - Uživatelské rozhraní člověk - stroj
Konfigurace klíčových parametrů počínaje adresou Módu S a volacím kódem
Rychlé stanovení oblastí pro zapnutí a vypnutí vysílání
